電壓互感器和放電線圈二者相同之處

1全是運用電流的磁效應基本原理做成的;

2關鍵工作中化學物質全是銅和鐵,即電磁線圈和鐵氧體磁芯鐵芯;

3常用的緣層物質類型,全是緣油、汽體、固態,緣層物質只對帶電體起防護緣層功效。

放電線圈的基本原理

半封閉式室內放電線圈

放電線圈適用35kV及下列供電系統中,與髙壓并聯電容器組并聯聯接,使電容器從供電系統中摘除后的剩下正電荷快速釋放,電容器的剩下工作電壓在要求時間內做到規定值.含有二次電磁線圈,可供路線監管.放電線圈是電容補償柜常見的充放電元器件，有時候放電線圈會用充放電PT替代，電容器充放電選用放電線圈還是電壓互感器關鍵看電容器的容積，般小容積電容放電用電壓互感器就可以，大空間電容器毫無疑問要用放電線圈。在電容器停電了時，放電線圈做為個充放電負載迅速釋放電容器兩邊的殘留正電荷，規范上髙壓好像是規定撤出的電容器在五分鐘以內使得其直流電壓低于50V。在運作時放電線圈做為個電壓互感器應用，其二次繞組常連接成張口三角，進而對電容器組的內部常見故障出示維護(不能用母線槽上的PT)。大家常說電容器組的張口三角形維護、不平衡工作電壓維護，零序不平衡維護具體便是這類維護。而此類維護很多地用在10KV的單Y布線的電容器組中

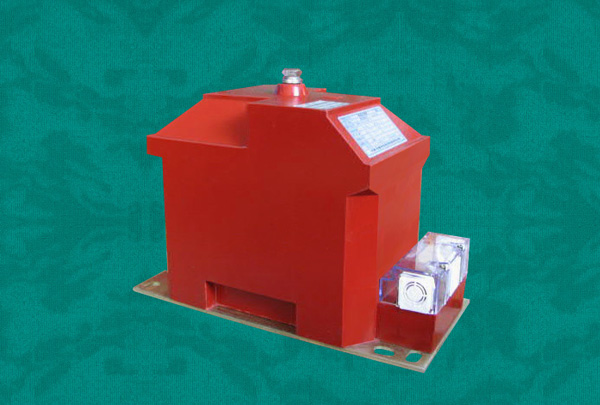

電壓互感器基本原理

電壓互感器的基本原理和直流變壓器氣樣,按比例變換工作電壓的機器設備。作用是將高電壓按比例變換成規范低壓(100V或指額定電流)，便于完成檢測儀表、維護機器設備及自動控制系統機器設備的規范化、微型化。電壓互感器還能用來分隔高電壓系統軟件，以確保人身可靠和機器設備的可靠性。

放電線圈的功效

放電線圈原來是髙壓成套設備中的標準配置元器件，其功效主要是2個:

1，使電容器組從供電系統中摘除后的剩下正電荷快速釋放出來(GB規定是5秒左右以內其直流電壓要低于50V);

2，般有二次繞組，可供路線監管、檢測和二次維護用。電容器自身就內置充放電電阻器(GB規定三十秒后其直流電壓不超過65V)，針對底壓機械設備來講，充放電電阻器不屬于務必元器件，其本身的充放電就能考慮應用規定。

電壓互感器的功效

電壓互感器是種工作電壓轉換設備，有工作電壓轉換和防護雙重功效，它將髙壓控制回路或底壓控制回路的高電壓變化為低壓(般為100V)，提供儀表盤和繼電保護裝置設備完成準確測量、計量檢定、維護等功效。此外，些電壓互感器(或是其某二次繞組)也用以從次路線采點，用以給二次回路供電系統，這類電壓互感器或繞組的特性是二次額定電流般為380V，且二次負載很大。

放電線圈與電壓互感器有什么不同

電壓互感器和放電線圈主要用途上的差別

電壓互感器是電壓互感器的種,般有好幾個二次繞組,容積、精密度不盡相同,各自用以計量檢定、準確測量和維護。髙壓并聯電容器組所適用的單相電放電線圈,與髙壓并聯電容器組并聯聯接,使電容器從供電系統摘除后的剩下正電荷可以迅速釋放,使電容器的剩下工作電壓在要求時間內做到規定值。當放電線圈有二次繞組時(額定值二次工作電壓為100V),還可用以出示電容器組張口三角工作電壓不平衡裝置維護。

電壓互感器和放電線圈額定電流的差別

電壓互感器線與地的額定值次工作電壓為該系統軟件標稱電壓的1/3倍。放電線圈的額定值次工作電壓為兩者之間并聯電容器的額定電流。

電壓互感器和放電線圈偏差實驗的差別

電壓互感器應在80%、100 percent和120%額定電流、額定值頻率及25%和100 percent額定值二次負載下確保定的測量精度。而放電線圈應在90%~130%額定電流、額定值頻率及0~100 percent額定值二次負載下考慮定的測量精度。

電壓互感器和放電線圈鐵芯及布線方法的差別

電壓互感器鐵芯有人下單條式、三柱式、五立柱式等。布線方法有單相電式、三相式、V型布線式、接地裝置式、不接地裝置式等,并經髙壓過流保護熔斷器連接相匹配的標稱電壓系統軟件。放電線圈的鐵芯僅有單框式。布線方法僅有單相電沒經髙壓過流保護熔斷器,并與髙壓并聯電容器組并聯聯接種。供差動保護應用的單相電放電線圈,次繞組有正中間抽頭三防水套管輸出的單相電放電線圈,有兩個單鐵芯,兩邊頭與髙壓并聯電容器組并聯聯接,在其中間抽頭端與髙壓并聯電容器組串連段(N/2)點聯接,并接進并聯電容器設備對地緣層的鐵架構上。

電壓互感器和放電線圈并接系統軟件的容量差別

放電線圈與電容器并接,電容器的容量很大,為F級,而電壓互感器電磁線圈與系統軟件并接,系統軟件般為雜散電容器或是等效電路電容器,其相匹配的容量般較小,是pF級。

3放電線圈的主要特點

1)放電線圈現階段僅有單相電,每個次繞組具備單的鐵芯。

2)放電線圈都是有配套設施電容器容積范疇規定,每個放電線圈能夠考慮某容積范疇內的并聯電容器的充放電規定,采用放電線圈務必考慮到所并聯的電容器的容積。

3)放電線圈規范中的型式檢驗新項目要求中有充放電實驗,它是與電壓互感器的***差別。充放電實驗包含兩部分:其是充放電特性查驗,在額定值頻率和額定電流下,放電線圈與相匹配配套設施電容器容積上限制值的并聯電容器相并接,當電容器關閉電源之后,其接線端子間的殘留工作電壓在放電線圈充放電功效下,在5s后應由2U1n降至50V下列;其二是充放電工作能力考評,放電線圈應能承擔在1.582U1n(考慮到實際操作過壓)工作電壓下電容器儲能技術充放電的功效。

4放電線圈的討論

1)DL/T653-1998中要求髙壓并聯電容器組所適用的單相電放電線圈(每個次繞組相匹配個單鐵芯)與髙壓并聯電容器組并聯聯接,使電容器從供電系統摘除后的剩下正電荷能迅速釋放,電容器的剩下工作電壓在要求時間內做到規定值。在所述特殊接口方式下應用的放電線圈,提議融合近年來放電線圈可靠事故剖析,根據實驗認證工作中,將來修定放電線圈規范時,應有效、經濟發展、可靠性地考慮到工作電壓因素難題。

2)放電線圈升溫實驗難題,DL/T653-1998中要求,在1.1倍額定電流、額定值頻率和額定值二次負載的標準下開展。實驗評測耗損般低于20W、二次電磁線圈繞組電磁線圈升溫般低于20K。但放電線圈在***配套設施電容器容積,1.582U1n工作電壓下電容器儲能技術充放電的功效時,次繞組電磁線圈等同于熱過程,非常是干試放電線圈次繞組電磁線圈僅有根據導熱外擴散,在間隔時間5min內持續充放電2次時,根據次繞組電磁線圈電流量有顯著減少發展趨勢,表明次繞組線圈電阻增大,次繞組電磁線圈的溫度在上升,因現階段沒有準確測量千歐級迅速電阻測量儀器設備,因此 恰當準確測量次繞組電磁線圈的動態性升溫,是將來應科學研究的難題。

在我們的日常生活中，放電線圈、變電器、電壓互感器全是普遍的電器設備。那麼，幾放電線圈是歸屬于變電器還是電壓互感器呢?

變電器就是指根據運用電流的磁效應的基本原理來更改工作電壓的機器設備，般是由初級線圈、次級線圈和變壓器鐵芯3個部分組成的，關鍵用以工作電壓、電流量、特性阻抗等的轉換。

電壓互感器實際上是變電器的種，也稱為儀用變電器。它的作用是將高電壓轉化成低壓，將大電流量轉化成小電流量，般用以儀表盤準確測量、自動控制系統機器設備維護等層面。
