產品說明
概述
該型電流互感器是種戶內裝置，適用于額定頻率為50Hz，電壓等級為35kV及以下的電力系統中作電流、電能計量和繼電保護之用。
技術參數
|
額定次 電流（A） |
二次為雙繞組 | 二次為三繞組 | 額定熱穩定電流（有效值） |
動穩定電流 （峰值）kA |
|||||||||
| 1S1 | 1S2 | 2S1 | 2S2 | 1S1 | 1S2 | 2S1 | 2S2 | 3S1 | 3S2 | kA | S | ||
| 20 | 10-15VA |
0.2S級或 0.2級或 0.5級 |
15VA |
5P10或 10P10或 10P15 |
10VA |
0.2S級或 0.2級或 0.5級 |
10VA或 15VA |
0.2S級或 0.2級或 0.5級 |
15VA |
5P10或 10P10或 10P15 |
5.0 | 1 | 12.5 |
| 30、40 | 6.3 | 15 | |||||||||||
| 50、60 | 16.2 | 40.5 | |||||||||||
| 75 | 21.6 | 54 | |||||||||||
| 100 | 32.4 | 81 | |||||||||||
| 150-300 | 63 | 100 | |||||||||||
| 400-600 | 72 | 1 | 100 | ||||||||||
| 800-1250 | 80 | 110 | |||||||||||
| 1500-3000 | 100 | 130 | |||||||||||

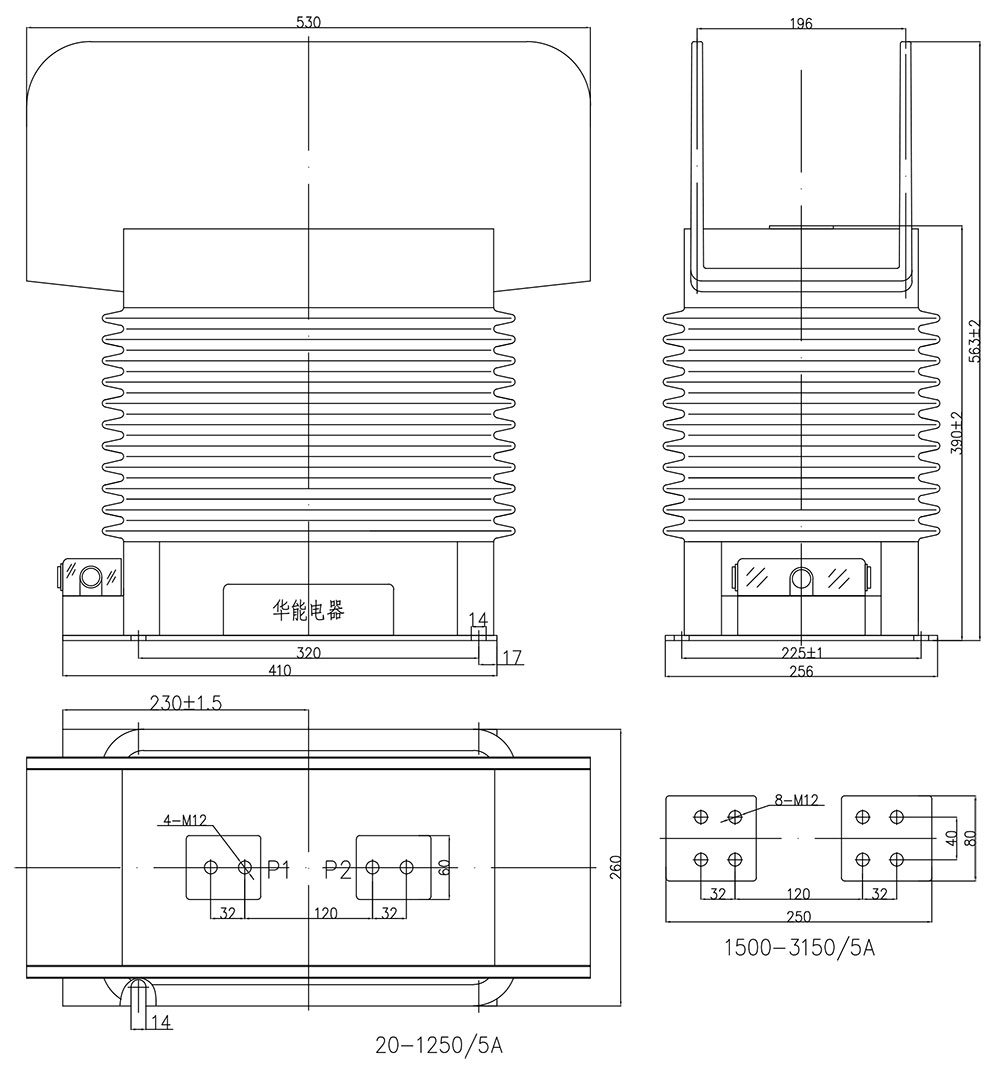

產品外形及安裝尺寸：
