產品說明
概述
該型電流互感器是種戶內裝置，適用于額定頻率為50Hz，電壓等級為10kV及以下的電力系統中作電流、電能計量和繼電保護之用。
技術性能
額定次電流，準確級組合及相應額定輸出和動、熱穩定電流見下表：
| 額定次電流（A） | 準確級組合（1S/2S/3S/4S） | 額定輸出（VA） |
額定熱穩定電流 （有效值） |
動穩定電流 （峰值）kA |
||
| 0.2S | 0.5 | 10P | ||||
| 20-100 |
0.2S/10P 0.5/10P 0.2S/0.5 0.2S/0.5/10P 0.2S/0.5/10P/10P |
10 | 10 | 15 | 150I1n | 375I1n |
| 150,200 | 31.5 | 80 | ||||
| 300,400 | 45 | 112.5 | ||||
| 500 | 63 | 130 | ||||
| 600,800 | 63 | 130 | ||||
| 1000-1250 | 80 | 160 | ||||
| 1500-2500 | 100 | 160 | ||||
| 3000,3150 | 100 | 160 | ||||

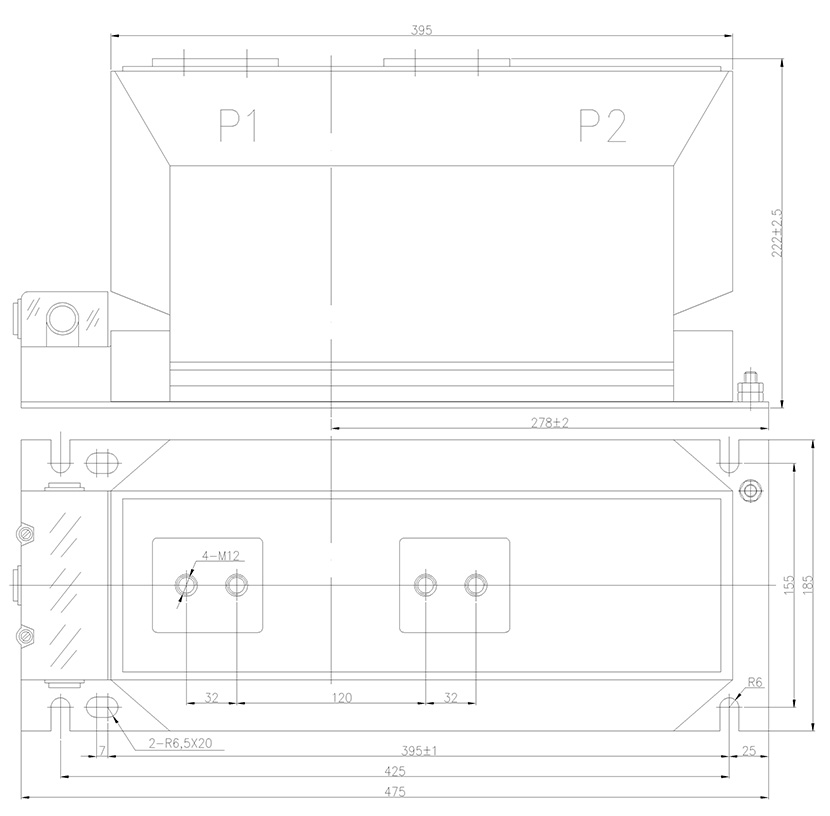

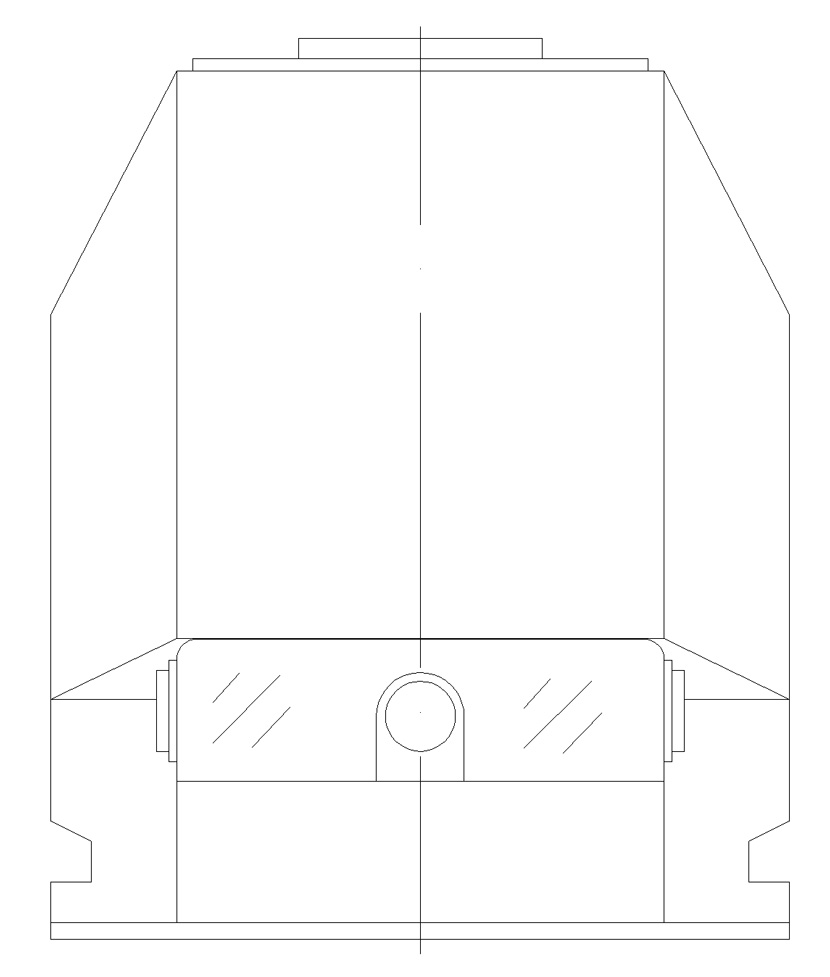

產品外形及安裝尺寸：
