產品說明
概述

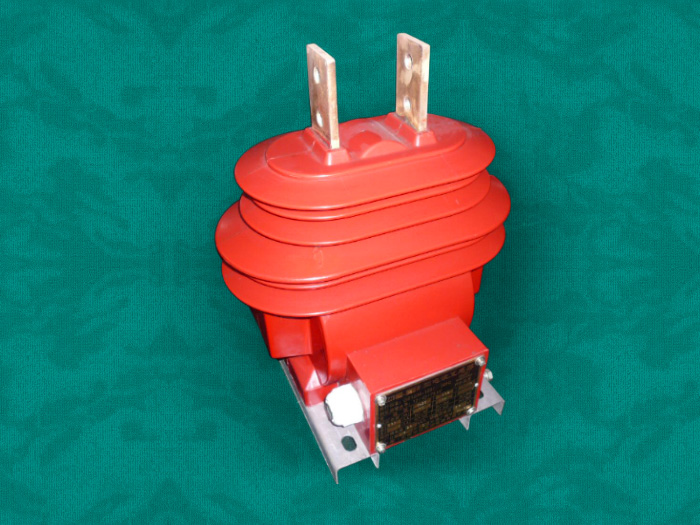

該型電流互感器為環氧澆注全封閉支柱式產品，系戶外裝置，適用于額定頻率為50Hz、電壓等級為10kV及以下的電力系統中作電能計量、電流測量和繼電保護之用。本產品符合GB20840《電流互感器》標準。
技術參數
| 額定次電流（A） | 準確級組合 | 額定二次負荷（VA） |
額定熱穩定電流 （有效值）kA |
動穩定電流 （峰值）kA |
||
| 0.2、0.2S | 0.5 | 10P15 | ||||
| 20-40；40 | 0.5/10P15 0.2/10P15 0.2S/0.5/10P15 | 10 | 15 | 15 | 6.3 | 15 |
| 30-60；60 | 9 | 22.5 | ||||
| 40-75；75 | 15 | 37.5 | ||||
| 50-100；100 | 18 | 45 | ||||
| 75-150；150 | 25 | 55 | ||||
| 100-200；200 | 50 | 90 | ||||
| 150-300；300 | 60 | 130 | ||||
| 200-400；400 | ||||||
| 300-600；600 | ||||||
| 400-800；800 | ||||||
| 500-1000；1000 | 80 | 160 | ||||

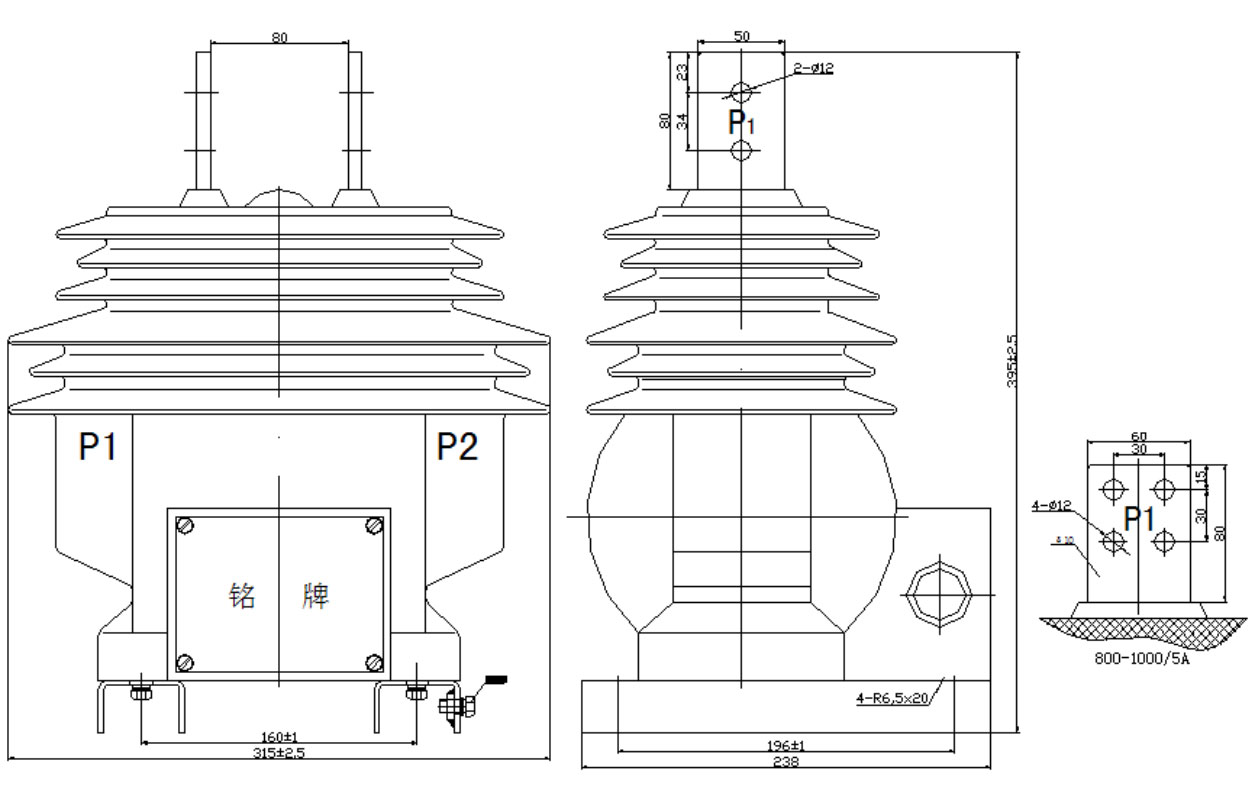

產品外形及安裝尺寸：
單雙繞組
三繞組
