產品說明
概述

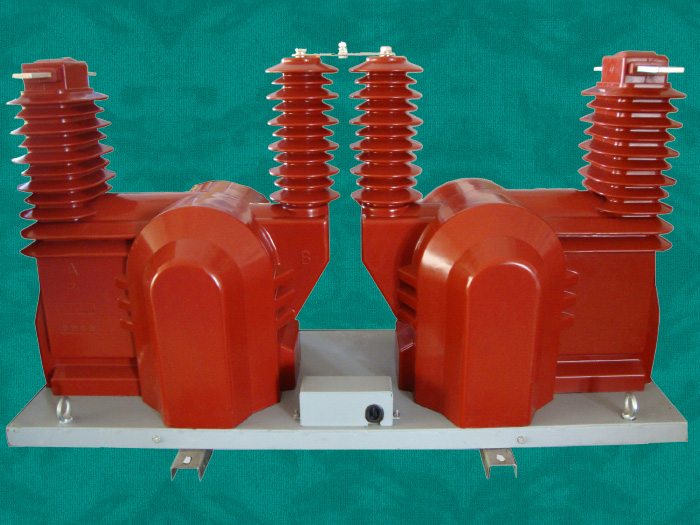

JLSZV2-35W型干式組合互感器為戶外環氧樹脂澆注的全密封結構，供額定頻率為50Hz或60Hz、額定電壓為35Kv 的電力系統中作電流測量、電能計量和繼電保護用。本型互感器組合了CT單元與PT單元澆注于體，具有精度高、重量輕、負荷寬、安裝方便和防污穢、防紫外線、防竊電等點。
技術數據
電流準確級組合及二次輸出:
| 額定次電流（A） | 額定二次電流（A） | 準確級及額定輸出（VA） | 短時熱穩定電流（kA） | 額定動穩定電流（kA） | ||
| 0.2S | 0.2 | 0.5 | ||||
| 5－800 | 5、1 | 10 | 10 | 15 | 100I1n | 250I1n |
電壓部分技術參數
| 額定電壓比（V） | 準確級及額定輸出（VA） | 額定緣水平（kV） |
| 0.2 | ||
| 35/0.1 | 15-20 | 40.5/95/200 |
接線原理圖

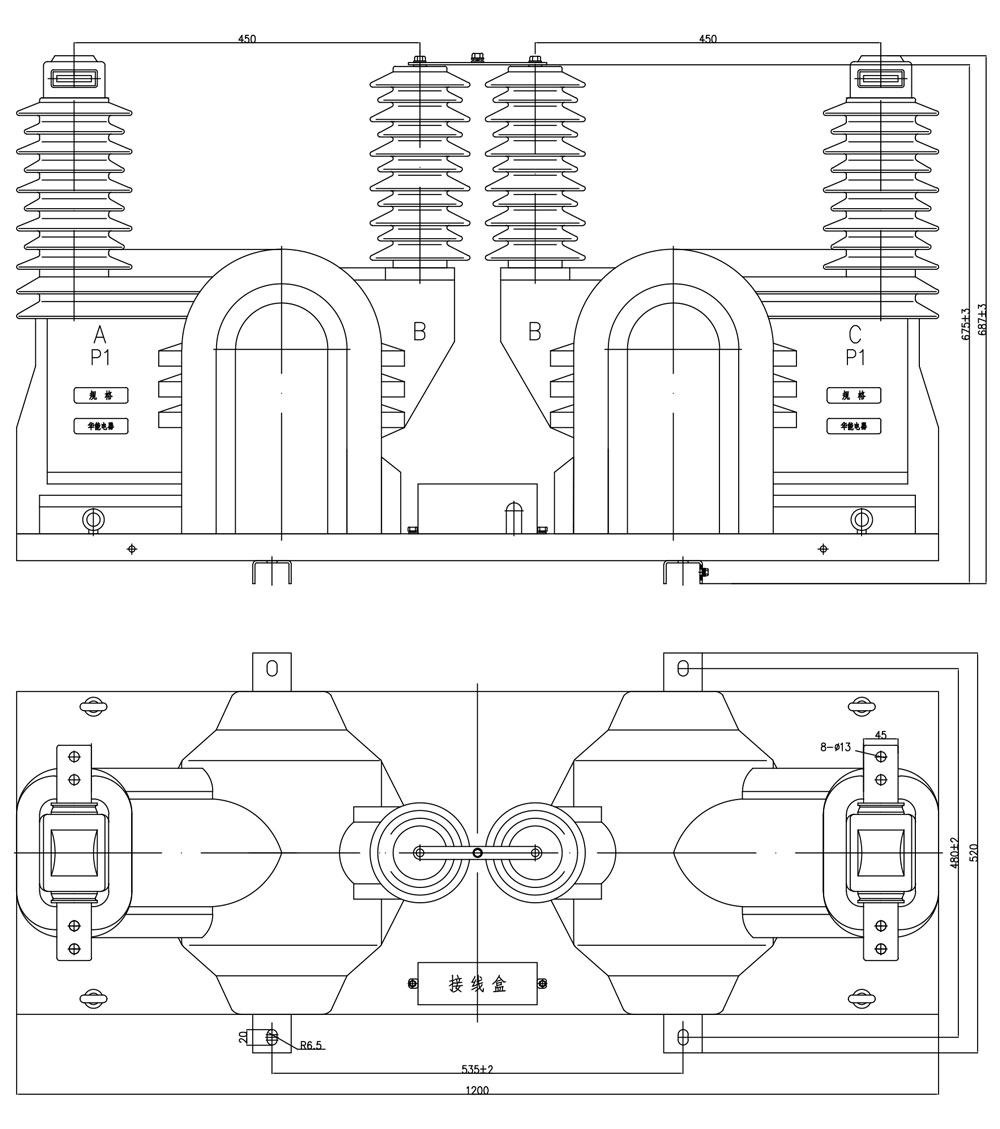

外形及安裝尺寸
